Na domovské stránce provozního rozhraní kliknutím na „Reset“ resetujte všechny pohyblivé osy a poté zadejte rozhraní operace MHI - manuální provoz.

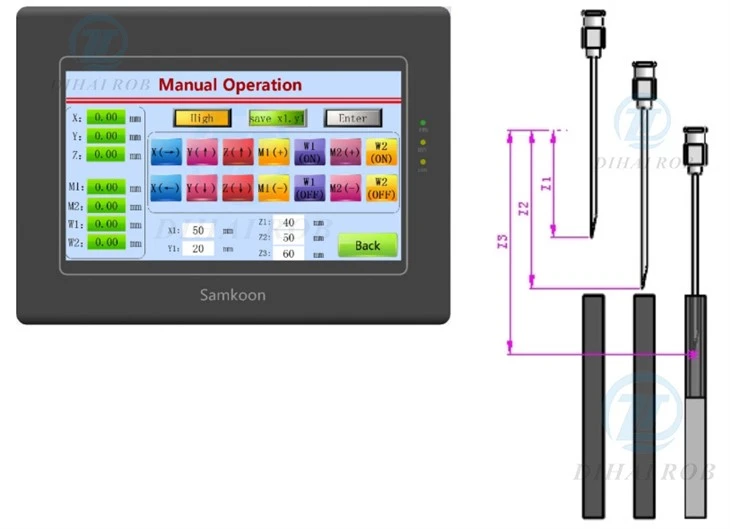

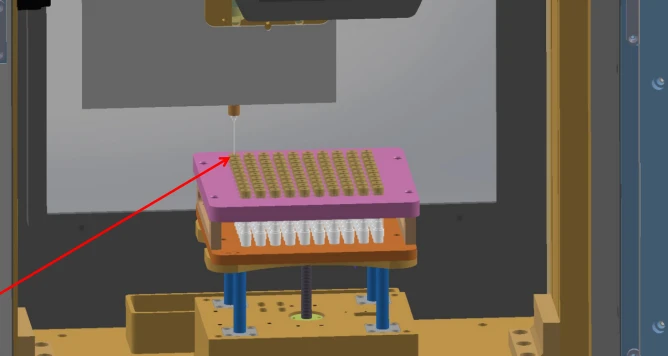

Provozujte osy X, Y a Z, aby se pohybovaly a pozorovaly polohu vstřikování oleje stříkačky a první atomizéry, jak je znázorněno na pravé straně - ruční postavy.

Poznámka: Délky injekčních injekčních stříkaček oleje použitých pro atomizátory různých délek jsou odlišné. Pokud je délka atomizéru menší než 40 mm, použijte dlouhou stříkačku; Pokud je délka atomizéru větší než 100 mm, použijte krátkou stříkačku.

Přesuňte osy x, y a z do polohy vstřikování oleje prvního rozprašovače. Když se zobrazí „Uložit x1, Y1“, kliknutím na klávesu „Enter“ uložte aktuální počáteční souřadnice osy x\/y.
Znovu klikněte na klíč přepínače. Když se objeví „Uložit Z1“, klikněte na klávesu „Enter“ a uložte nejvyšší bod zvednutí Z1 pro injekci oleje na ose Z -.
Provozujte osy z - a pohybujte se dolů. Při pozorování, že jehla dosáhne horní části atomizéru a během levého pohybu nedochází k kolizi, klikněte na přepínač. Když se objeví „Uložit Z2“, klikněte na klávesu „Enter“ a uložte výšku z2 osy z - poblíž horní části atomizéru.
Pokračujte v provozování osy z - a pohybujte se dolů. Pozorujte hloubku vstřikování oleje, když je jehla vložena do atomizéru. Klikněte na přepínač. Když se objeví „Uložit Z3“, klikněte na klíč „Enter“ a uložte hloubku injekce oleje Z3 z - osy. Poté je nastavení parametru polohy dokončeno, jak je znázorněno na pravé - ruční.
